Hub- Drehvorrichtungen HDV MONO
Tragfähigkeit: bis 10.000 kg
- ± 1,5 mm Hubtoleranz / ± 1° Drehtoleranz
- SPS Steuerung / programmierbare Positionen
- mobiler oder stationärer Einsatz
- eigensicheres Spindelsystem
Arbeiten unter der angehobenen Last zulässig - Gemäß europäischer Maschinenrichtlinie
2006/42/EG mit Konformitätserklärung und
CE-Zeichen.
Universelle Lastaufnahmeplatte mit 10 Gewindebohrungen für die Befestigung von Bauteiladaptern. Der für Sie individuell von uns gefertigte Bauteiladapter ist Bestandteil der Gesamtanlage und benötigt keine zusätzliche Konformitätserklärung.
Hub- Drehvorrichtung HDV MONO in der Praxis

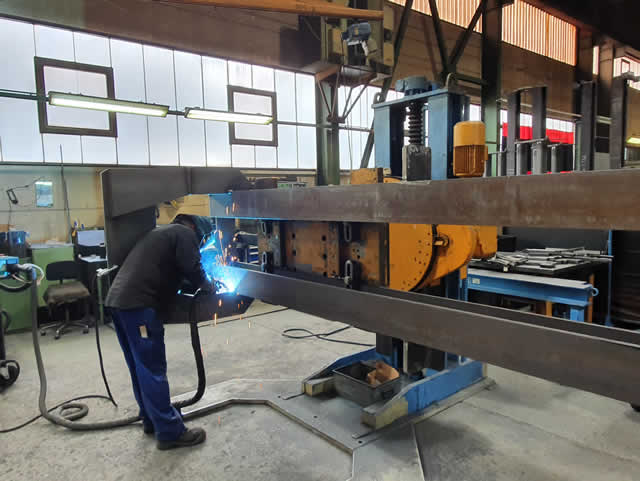

Hub- Drehvorrichtung im schweren Stahlbau

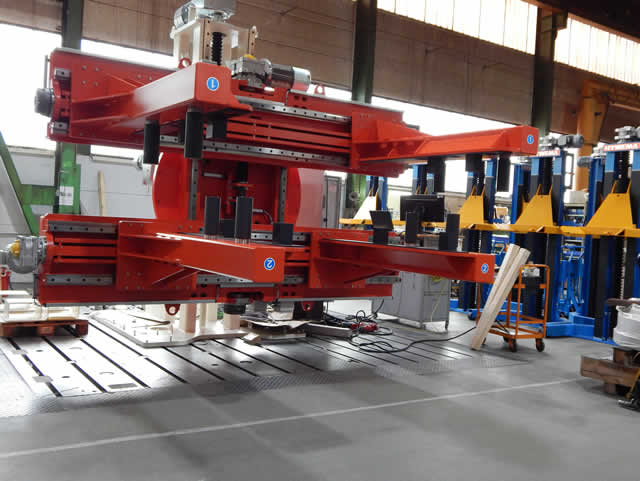

Hub- Drehvorrichtung mit Bauteiladpter

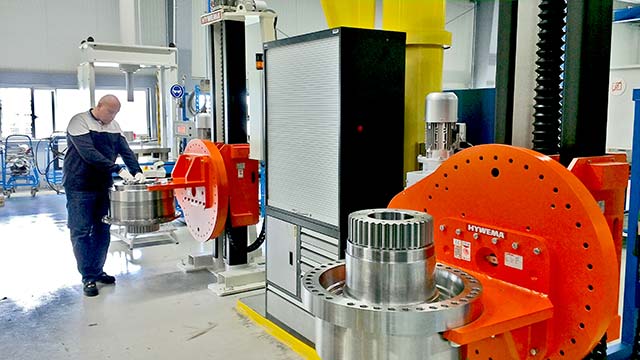

Hub- Drehvorrichtung - Beispiel A58918
Hub- Drehvorrichtung zur Montage von Getrieben
Hub- Drehvorrichtung - Beispiel A58918

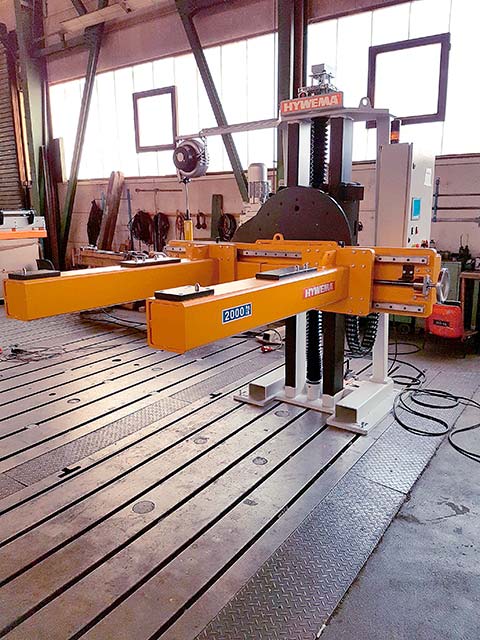

Hub- Drehvorrichtung mit einstellbarem Lastadapter. Die Tragarme haben eine Länge von ca. 1600 mm und werden auf der Lastarmplatte mit Linearführung geführt. In der Breite sind die Tragarme mittels eines aufgesteckten Handrads und Gewindespindel verstellbar.

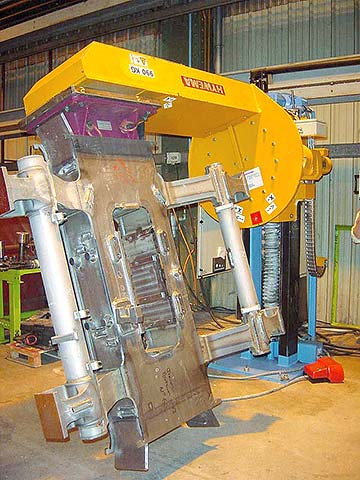

Hub- Drehvorrichtung - Beispiel A31251

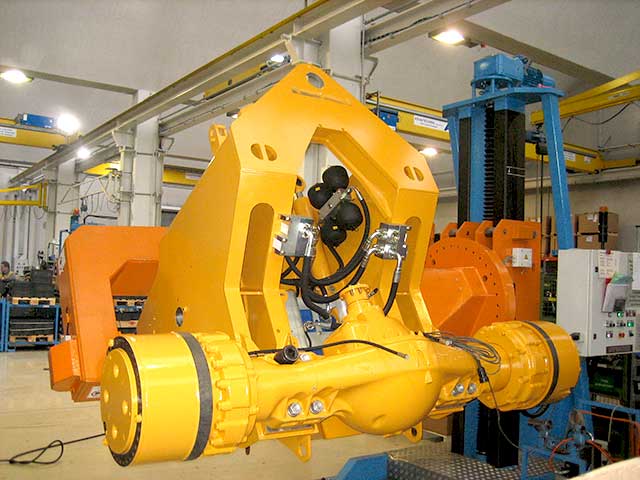

Hub- Drehvorrichtung - Beispiel A39182

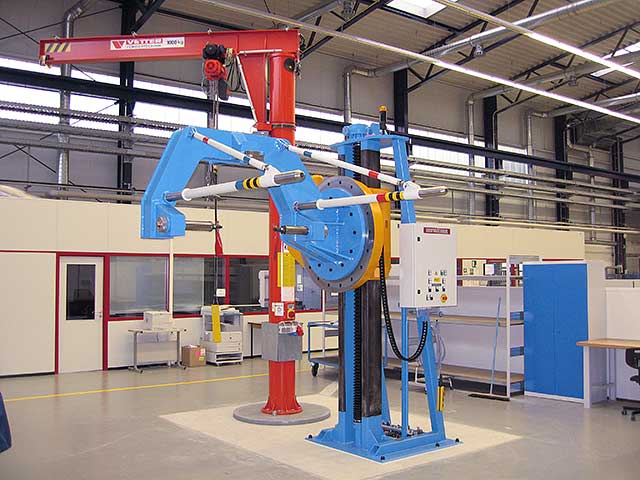

Hub- Drehvorrichtung - Beispiel A38944

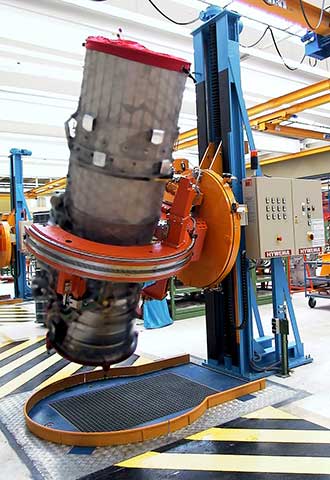

Hub- Drehvorrichtung - Beispiel A24811

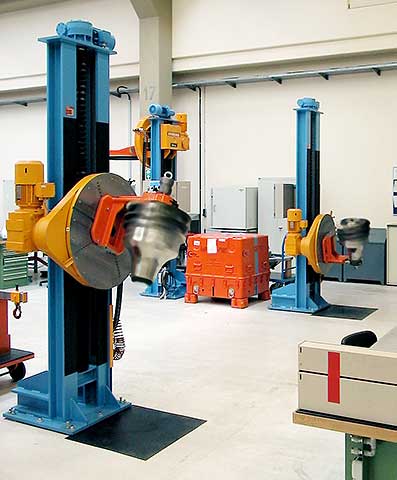

Hub- Drehvorrichtung - Beispiel A26795

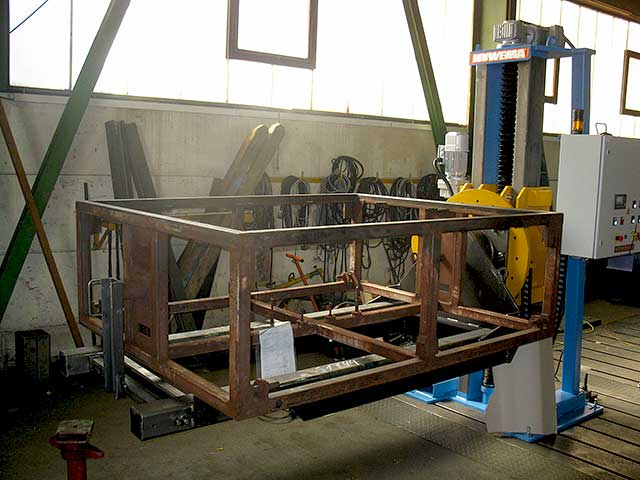

Hub- Drehvorrichtung - Beispiel A51144

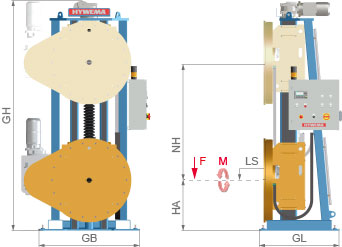

Hub- Drehvorrichtungen HDV MONO Standardmodelle - Technische Details
| Typ - HDVM | 015-025 | 025-050 | 040-050 | 050-100 | 060-100 | 075-150 | 100-150 | ||
|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeit | F | [kg] | 1.500 | 2.500 | 4.000 | 5.000 | 6.000 | 7.500 | 10.000 |
| Lastschwerpunkt max. vor Drehplatte | LS | [mm] | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| Drehmoment max. | M | [Nm] | 2.500 | 5.000 | 5.000 | 10.000 | 10.000 | 15.000 | 15.000 |
| Hubgeschwindigkeit | [mm/min.] | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
| Drehgeschwindigkeit | [U/min.] | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Drehplatte Ø | [mm] | 860 | 860 | 860 | 1.000 | 1.000 | 1.150 | 1.150 | |
| Nutzhub | NH | [mm] | 1.400* | 1.400* | 1.400* | 1.400* | 1.400* | 1.700* | 1.700* |
| Hubanfang | HA | [mm] | 600 | 600 | 600 | 600 | 600 | 800 | 800 |
| Gesamthöhe | GH | [mm] | 2.680 | 2.750 | 2.750 | 2.750 | 2.750 | 3.430 | 3.430 |
| Gesamtlänge | GL | [mm] | 950 | 950 | 950 | 950 | 950 | 950 | 950 |
| Gesamtbreite | GB | [mm] | 1.200 | 1.400 | 1.400 | 1.540 | 1.540 | 1.620 | 1.620 |
Das könnte Sie auch interessieren
Optionales Zubehör für die Hub-Drehvorrichtungen HDV MONO
Mit diesem Tragarm lassen sich Lasten in einer weiteren Drehachse drehen.
Tragfähigkeit: bis 1.500 kg
- motorbetriebene, 360° Drehplatte mit T-Nuten
