Hub- Drehvorrichtungen HDV RN DP / RF DP

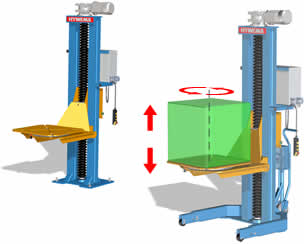

HYWEMA® Hub-Drehvorrichtung HL DPL

Tragfähigkeit: 950 kg

  • 360° Drehplattform mit 30° Raststellungen
  • mobiler oder stationärer Einsatz
  • eigensicheres Spindelsystem
    Arbeiten unter der angehobenen Last zulässig
  • Gemäß europäischer Maschinenrichtlinie
    2006/42/EG mit Konformitätserklärung und
    CE-Zeichen.

HYWEMA® Hub-Drehvorrichtung Drehplattform Universelle Lastaufnahmeplatte zur Befestigung von Bauteilen. Mit einer 30° Rastfunktion lässt sich die Aufnahmeplatte manuell um 360° drehen.

Hub- Drehvorrichtungen HDV RF 010-020 DP - Mobil

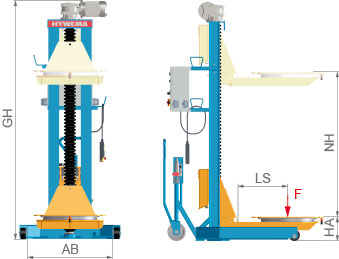

  HYWEMA® Hub-Drehvorrichtung RG DPL Abmessungen
TragfähigkeitF[kg]950
LastschwerpunktLS[mm]550
Hubgeschwindigkeit [mm/min.]500*
Drehplatte ØDPL[mm]800*
Nutzhub*NH[mm]1.600*
HubanfangHA[mm]270
Gesamthöhe*GH[mm]2.650*
GesamtlängeGL[mm]1.775*
Gesamtbreite*GB[mm]1.120
  HYWEMA® Hub-Drehvorrichtung DP MONO Mobil Abmessungen
*Optionen
 Hubgeschwindigkeit
[mm/min.]		Drehplattform
[DPL][mm]		 Nutzhub
[NH][mm]
BASIS500Ø 800 1.600
*Option1.000Ø 900 1.700GH +150
 Ø 1000GL +1001.800GH +250


Hub- Drehvorrichtungen HDV RN 010-020 DP - Stationär

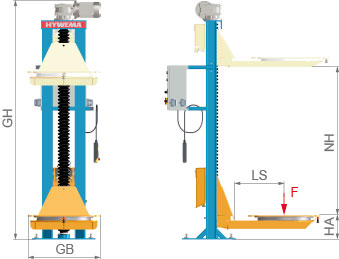

  HYWEMA® Hub-Drehvorrichtung HDV DPS Abmessungen
TragfähigkeitF[kg]950
LastschwerpunktLS[mm]550
Hubgeschwindigkeit [mm/min.]500*
Drehplatte Ø*DPL[mm]800*
Nutzhub*NH[mm]1.600*
HubanfangHA[mm]270
Gesamthöhe*GH[mm]2.650*
Gesamtlänge*GL[mm]1.735*
Gesamtbreite*GB[mm]810
  HYWEMA® Hub-Drehvorrichtung HDV DPS Abmessungen
*Optionen
 Hubgeschwindigkeit
[mm/min.]		Drehplattform
[DPL][mm]		 Nutzhub
[NH][mm]
BASIS500Ø 800 1.600
*Option1.000Ø 900 1.700GH +150
 Ø 1000GL +1001.800GH +250
