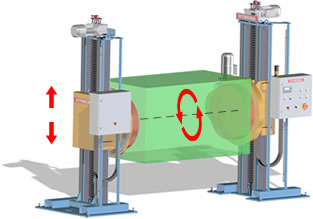

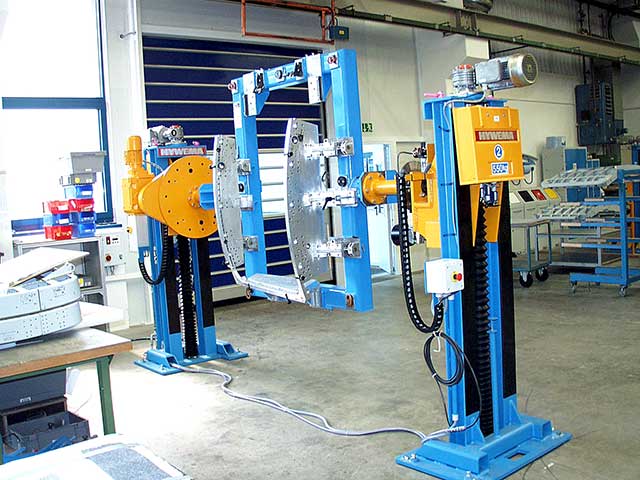

Hub- Drehvorrichtungen HDV DUO
Tragfähigkeit: bis 20.000 kg
- ± 1,5 mm Hubtoleranz / ± 1° Drehtoleranz
- SPS Steuerung / programmierbare Positionen
- mobiler oder stationärer Einsatz
- eigensicheres Spindelsystem
Arbeiten unter der angehobenen Last zulässig - Gemäß europäischer Maschinenrichtlinie
2006/42/EG mit Konformitätserklärung und
CE-Zeichen.
Universelle Lastaufnahmeplatte mit 10 Gewindebohrungen für die Befestigung von Bauteiladaptern. Der für Sie individuell von uns gefertigte Bauteiladapter ist Bestandteil der Gesamtanlage und benötigt keine zusätzliche Konformitätserklärung.

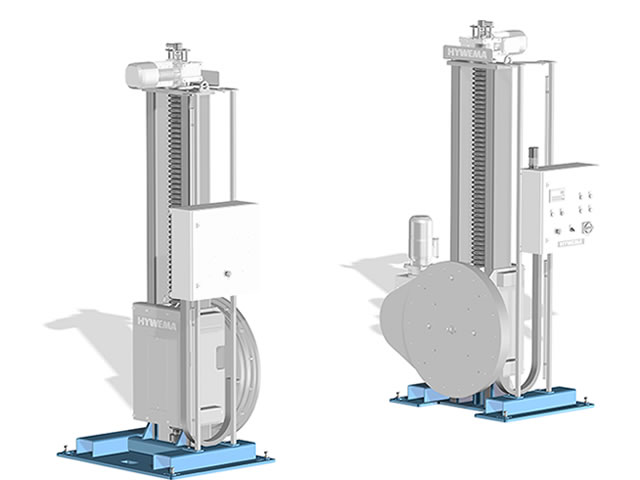

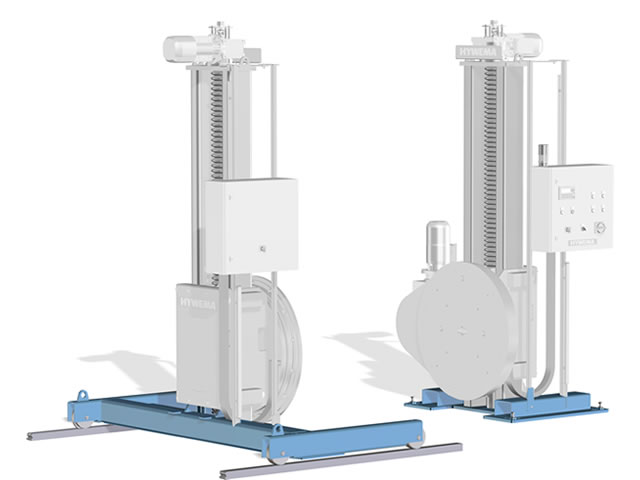

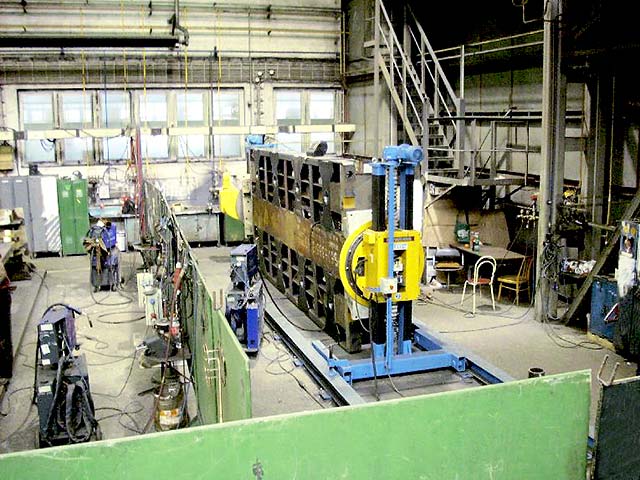

Hub- Drehvorrichtungen HDV DUO - mobil, flexibel oder stationär
Hub- Drehvorrichtung HDV DUO - Praxisbeispiele

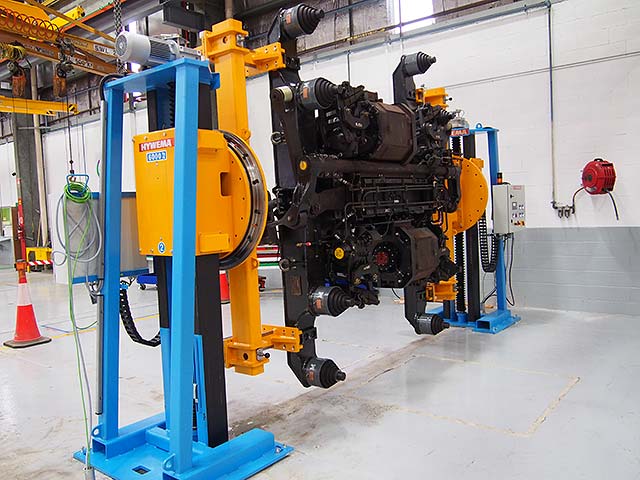

Hub- Drehvorrichtung - Beispiel A55736
Hub- Drehvorrichtungen zu Montage von Eisenbahn-Drehgestellen.

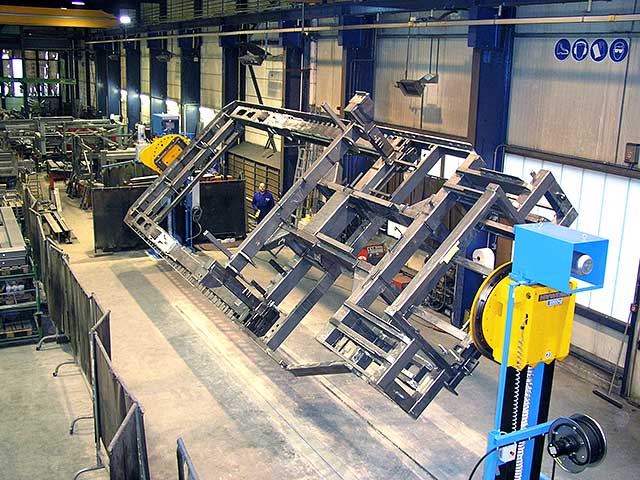

Hub- Drehvorrichtung - Beispiel A49324
Mit HYWEMA® Hub- Drehvorrichtungen lassen sich Schweißarbeiten äußerst effizient durchführen. Das Bauteil wird stets in optimaler Schweißlage und ergonomischer Körperhaltung geschweißt. Mit einem frei fahrbaren oder schienengebundenen Fahrwerk, können unterschiedliche Bauteildimensionen aufgenommen werden.

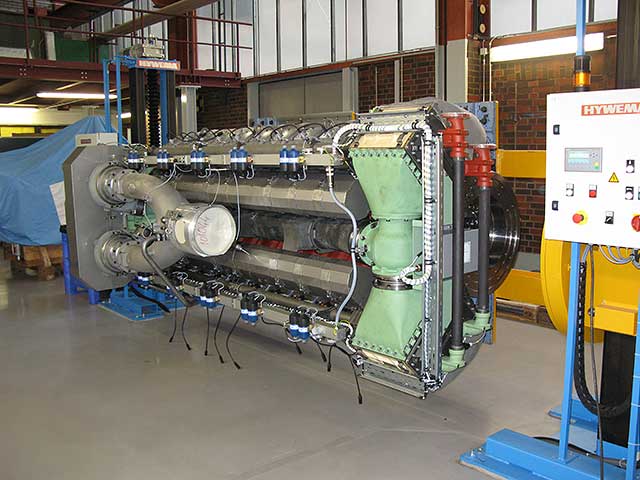

Hub- Drehvorrichtung - Beispiel A49657
Hub- Drehvorrichtung - Beispiel A49657

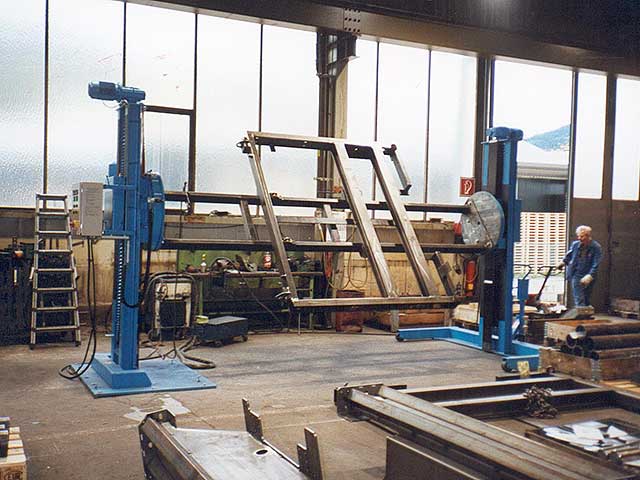

Hub- Drehvorrichtung - Beispiel A25625
HYWEMA® Hub- Drehvorrichtung im Einsatz als Schweißvorrichtung für Rahmen. Die Drehplatten dieser Schweißvorrichtung wurden mit einem Raster aus Gewindebohrungen versehen, damit unterschiedliche Rahmen aufgenommen werden können. Für eine größtmögliche Flexibilität ist ein Lift der Schweißvorrichtung fahrbar, während der zweite Lift fest verankert ist. Die Vorteile einer Rahmen-Schweißvorrichtung sprechen für sich. Schnelles, genaues Arbeiten bei bestmöglicher Ergonomie.

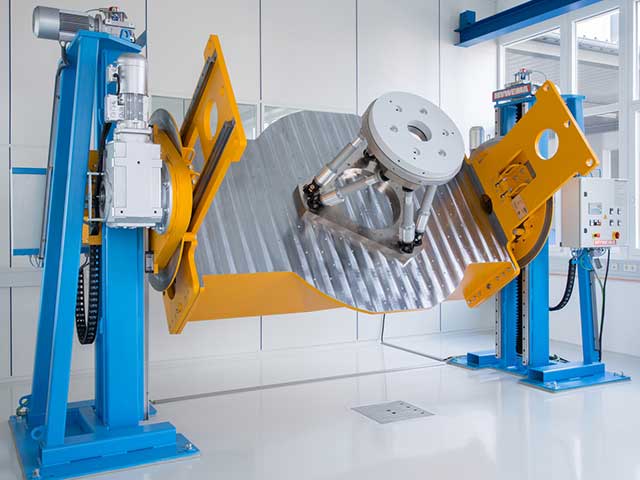

Hub- Drehvorrichtung - Beispiel A51003
Hub- Dendevorrichtung zur Prüfung und Vermessung von Hexapoden inkl. Last in beliebigen Winkellagen

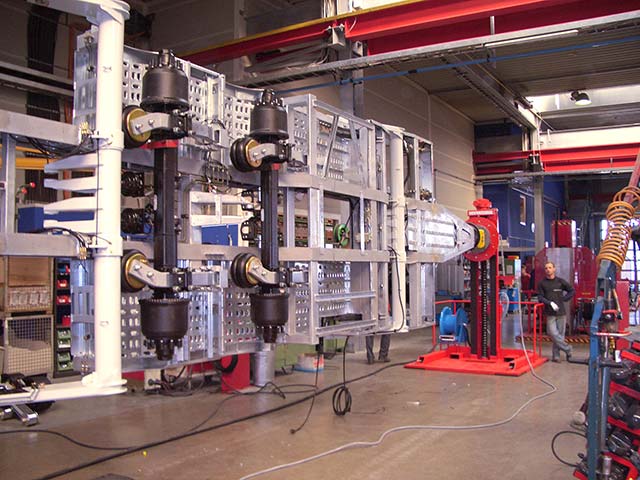

Hub- Drehvorrichtung - Beispiel A35493
Hub- Drehvorrichtung - Beispiel A35493

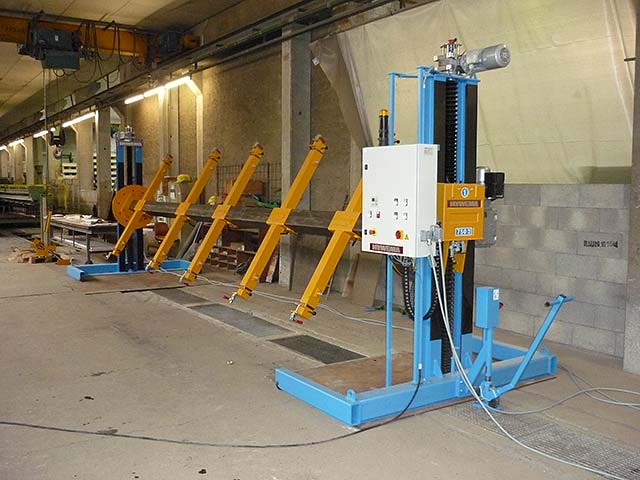

Hub- Drehvorrichtung - Beispiel A49535
Hub- Drehvorrichtung zur Fertigung von Armierungen für Betonfertigteile.

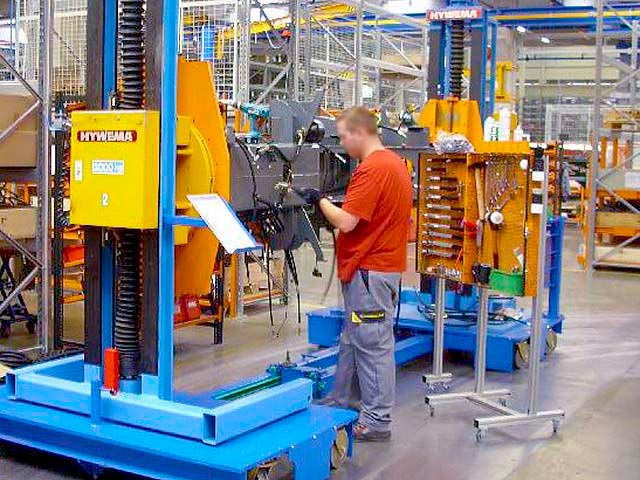

Hub- Drehvorrichtung - Beispiel A41167
Hub- Drehvorrichtung für einen Baumaschinen-Hersteller zum Heben und Drehen von Teleskoplader-Baugruppen.

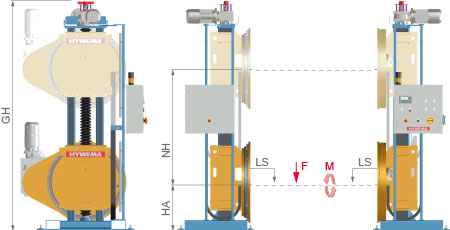

Hub- Drehvorrichtung HDV DUO Standardmodelle - Technische Details
| Typ - HDVD | 030-025 | 050-050 | 050-100 | 080-050 | 080-100 | 100-100 | 120-100 | 150-150 | 200-150 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeit gesamt bei Lastverteilung 1:1 | F | [kg] | 3.000 | 5.000 | 5.000 | 8.000 | 8.000 | 10.000 | 12.000 | 15.000 | 20.000 |
| Lastschwerpunkt max. vor Drehplatte | LS | [mm] | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Drehmoment max. | M | [Nm] | 2.500 | 5.000 | 10.000 | 5.000 | 10.000 | 10.000 | 10.000 | 15.000 | 15.000 |
| Hubgeschwindigkeit | [mm/min.] | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
| Drehgeschwindigkeit | [U/min.] | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Drehplatte Ø | [mm] | 860 | 860 | 1.000 | 860 | 1.000 | 1.000 | 1.000 | 1.150 | 1.150 | |
| Nutzhub | NH | [mm] | 1.400* | 1.400* | 1.400* | 1.400* | 1.400* | 1.400* | 1.400* | 1.700* | 1.700* |
| Hubanfang Mitte Drehplatte | HA | [mm] | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 800 | 800 |
| Gesamthöhe | GH | [mm] | 2.805 | 2.840 | 2.840 | 2.840 | 2.840 | 2.840 | 2.840 | 3.545 | 3.545 |
